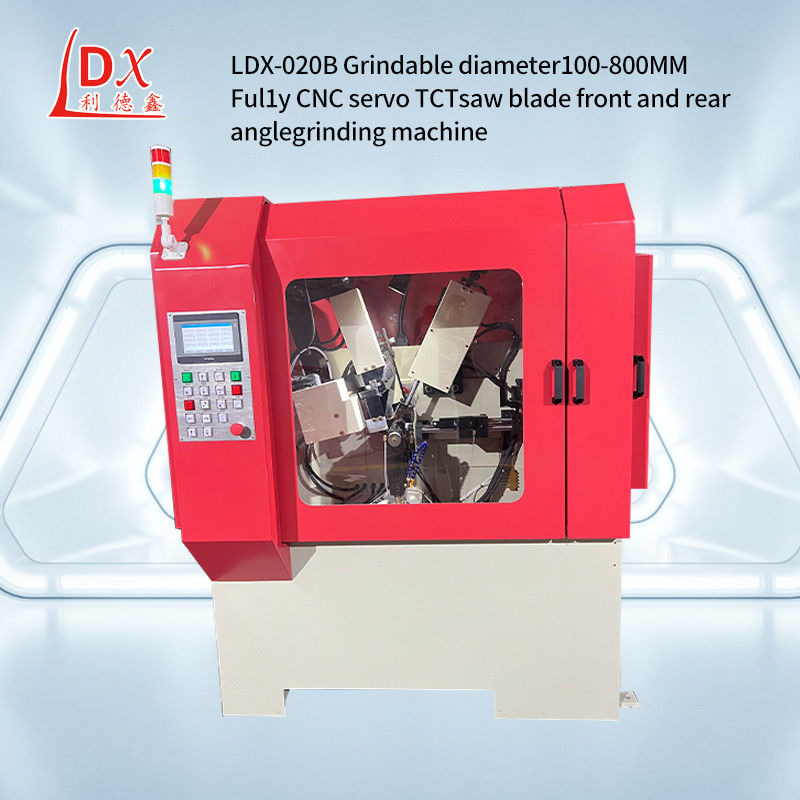

LDX-020B Całkowicie zamknięta maszyna serwo zasilająca CNC TCT do ostrzenia ostrza piły
Szczegóły Produktu:
| Miejsce pochodzenia: | Foshan, Guangdong, Chiny |
| Nazwa handlowa: | Lidexin |
| Orzecznictwo: | CU,ISO |
| Numer modelu: | LDX-020B |
Zapłata:
| Minimalne zamówienie: | 1 jednostka |
|---|---|
| Cena: | Western Union |
| Szczegóły pakowania: | Rozmiar mechaniczny (długość X szerokość X wysokość): 1500X1300X1800mm |
| Czas dostawy: | 10-15 dni roboczych |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 100szt./mies |
|
Szczegóły informacji |
|||
| Zakres średnic brzeszczotów do obróbki: | ¢100-800mm | Otwór brzeszczotu: | ¢10-220 mm |
|---|---|---|---|
| Grubość brzeszczotu (blacha stalowa): | 1-7mm | Poziom: | 7-100 mm |
| Pojemność zbiornika chłodzącego: | 85L | napięcie: | trójfazowe 380 V |
| Podkreślić: | Całkowicie zamknięta maszyna do ostrzenia CNC,maszyna do ostrzenia ostrza piły TCT |
||
opis produktu
LDX-020B Całkowicie zamknięta maszyna serwo zasilająca CNC TCT do ostrzenia ostrza piły
Jakie są kąty szlifowania szlifownicy ostrza piły:
1"Niezależnie od tego, czy w rogu przednim (wnętrze), w rogu tylnym (około), na boku, istnieje określony kąt w projekcie, jeśli kąt nie jest mielony, wówczas rzeczywiste wykorzystanie pojawi się nieefektywność,nie może być stosowany i inne poważne konsekwencje.
2Niezależnie od tego, czy chodzi o produkcję, renowację, naprawę ostrza piły, konieczne jest wykonanie profesjonalnego szlifowania ostrza piły.
3"Wybór szlifującej płyty piły jest kluczowym ogniwem w produkcji lub szlifowaniu płyt piły.dokładność zależy od zasady projektowania maszyny i wydajności części maszyny.
W jakim kącie należy ostrzyć ostrze piły?
1"W kącie zębów piły znajduje się położenie zębów piły podczas cięcia.
2Czynniki, które mają największy wpływ na cięcie, to kąt grabienia γ, kąt otwarcia α i kąt klinia β.im szybciej cięcie. kąt grzebienia wynosi zazwyczaj 10-15°C.
3"Równik reliefu to kąt między zębami piły a powierzchnią obrobioną. Jego funkcją jest zapobieganie tarci między zębami piły a powierzchnią obrobioną.im mniejsze tarcie, tym gładszy produkt przetworzony. Kąt otwarcia ostrzy piły z węglika jest na ogół 15°C. Kąt koła jest wynikiem kąta grobu i kąta tyłu.
4Jednakże kąt klinia nie może być zbyt mały. Odgrywa on rolę w utrzymaniu wytrzymałości, rozpraszania ciepła i trwałości zęba.i kąt klinia β jest równy 90°C.
| Parametry techniczne: |
| Przedział średnicy ostrza piły do obróbki: ¢100-800 mm |
| Światło ostrza piły: ¢10-220 mm |
| Grubość ostrza piły (platy stalowej): 1-7 mm |
| Odległość: 7-100 mm |
| kąt powierzchni zęba: 5 stopni ~ +30 stopni |
| Kąt odchylenia: 6-45 stopni |
| Pochylenie zęba w lewo i w prawo: górna część zęba / powierzchnia zęba 45 stopni |
| Zakres uderzeń ostrzających: do 25 mm (regulowane) zęby / minutę |
| Prędkość ostrzenia: 0,5-6 mm/s |
| Prędkość pracy: maksymalnie 20 zębów / minutę |
| Wielkość koła szlifowego (średnica zewnętrzna x otwór): (¢125mmx¢32mmX1mm) |
| Szlifowanie negatywnej komory: -27 stopni |
| Głowa szlifująca może obracać kąt: 90 stopni i 180 stopni |
| Prędkość linii szlifującej: 26 m / s |
| Przepływ pompy chłodzącej: 501/min |
| Pojemność zbiornika chłodzącego: 85 l |
| Całkowita moc: 1,85 kW |
| Napęd: trójfazowy 380v |
| Masa mechaniczna: 710 kg |
| Rozmiar mechaniczny (długość X szerokość X wysokość): 1500X1300X1800mm |
| Wymagania techniczne: |
| Ta maszyna została zaprojektowana w oparciu o cechy rodzimych i zagranicznych podobnych typów,który absorbuje i analizuje zalety tego samego typu i w pewnym stopniu jednocześnie poprawia funkcje. |
| 1. Ustawić wiele grup typów zębów i jedno-klucz operacji wielofunkcyjnej. |
| 2Trapezoidalne płaskie zęby mogą być skończone naraz, posiadają szlifowanie CNC i dowolne typy zębów i mogą zwiększyć wydajność o 3 razy;w wyniku zastosowania ulepszonej operacji ekstrakcji zęba, dokładność jest lepsza, a żywotność wydłużona. |
